安规电容讲述Y电容和X电容

    一般来说，在电路设计中，我们经常需要使用一些特殊的电容来进行功率滤波。这些电容器的放电不同于普通电容器。外部电源断开后，普通电容器的电荷将长时间保持不变。如果用手触摸，它就会带电。然而，安规电容器没有这个问题。
    安规电容器是指电容器失效后不会引起触电或危及人身安全的安规电容器。安规电容通常仅用于抗干扰电路中的滤波。它们分别用于功率滤波器中，以滤除共模和差模干扰。一般来说，在交流电源的输入端将增加3个安规电容来减弱电磁干扰。
    安规电容器分为x型和y型。交流电源输入分为三个端子：火线/零线/地线(L=火线，N=零线，G=地线)。跨越“L-N”，即“火线和零线”之间的是X电容；跨越“L-G/N-G”，即“火线-地线或零线-地线”之间的是y电容。连接在火线和零线之间的电容器类似于“x”，而连接在火线和地线之间的电容器类似于“y”。因此，我们常说的X、Y电容并不是根据电容的材料来划分的，而是主要取决于使用的位置。

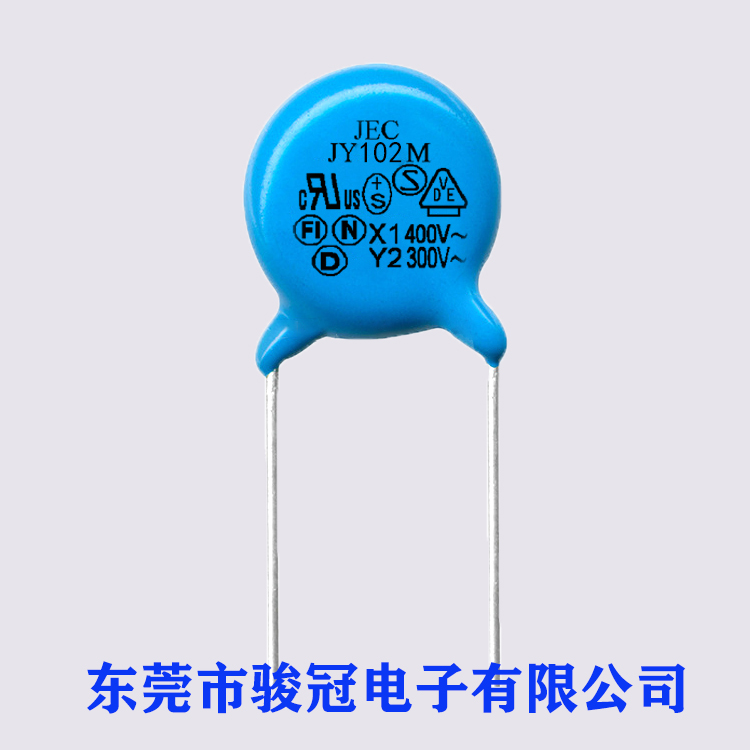

    X电容：X电容一般标有安全认证标志和耐压AC250伏或AC275V伏字样，但其实际DC耐压高达2000伏以上。使用时，不要用标称耐压AC250伏或DC400V伏等普通电容代替。通常，X电容主要是具有大纹波电流的聚酯薄膜电容器。这种类型的电容器体积大，但是它允许大电流用于瞬时充电和放电，并且它的内阻相应小。Y型电容器：Y型电容器的连接位置比较关键，需要符合相关安全标准，防止电子设备漏电或外壳带电，容易危及人身安全。它们都属于安规电容，要求电容值不能太大，耐压高。一般来说，在亚热带地区工作的机器要求接地泄漏电流不得超过0.7毫安。对于在温带地区工作的机器，要求接地泄漏电流不得超过0.35毫安。因此，Y电容器的总容量一般不能超过4700PF(472)。在额定频率和额定电压的作用下，需要限制Y电容器的电容，以达到控制流经它的漏电流大小及其对系统电磁兼容性能的影响的目的。GJB151规定，Y电容器的容量不得大于0.1uF。除了符合相应的电网耐压外，Y电容器还要求有足够的电气和机械性能安全宽度，以避免在恶劣的环境条件下出现击穿短路现象。Y电容器的耐压性能保护人身安全。Y电容器的外观大多为橙色或蓝色，一般标有安全认证标志(如UL、CSA等标志)，耐压为交流250伏或交流275伏。然而，其实际DC耐受电压高达5000伏以上，所以Y电容器不能随意用普通电容器如额定耐受电压AC250V伏或DC400V伏来代替。
